变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质选择的接线方式,是整个变电所设计的核心技术,它对变电所内电气设备选择与布置,继电保护和自动装置的设计,变电所总平面布置的设计都起着重要的作用.电气主接线的设计应从可靠性,灵活性,和经济性综合考量,它通常有以下几种方式.
一.单母线接线方式
这种接线方式的特点是只设一条汇流母线,电源和负荷均通过一台断路器接到母线上,它是母线制接线中最简单的一种接线.它的优点是接线单间清晰,设备少,造价低,操作方便.
二.单母线分段接线
这种方式是用断路器将母线分段,分段后母线和母线间隔开关可分段轮流检修.这种接线方式除了有单母线的优点外还提高了灵活性与可靠性.

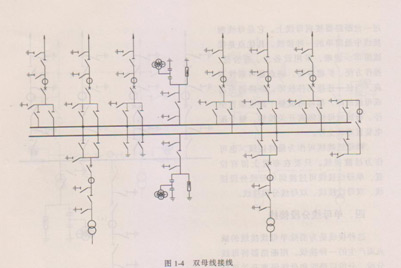

三.双母线接线
这种接线,每一元件通过一台断路器和两组隔离开关连接到两组母线上,两组母线间通过母线联络断路器连接,它克服了单母线接线在设备检修时需要停电的缺点.有较高的可靠性与灵活性,是较常用的一种接线方式.
四.双母线分段接线
当双母线接线配电装置的进出线回路数较多时,为增加可靠性和灵活性,在双母线中的一条或两条母线上加分段断路器,形成了双母线单分段或双母双分段接线.这种方式克服了双母线接线存在全停可能性的缺点,缩小了故障停电范围,进一步提高接线的可靠性.
五.3/2断路器接线
3/2断路器接线如图所示:
它是在两条母线之间串接三台断路器,组成一个完整串,每串中两台断路器之间引出一回线路,每一元件占有3/2台断路器.
除了以上几种外还有带旁路
管型母线方式，双母线双断路器,4/3断路器等等.
